氟塑料绝缘电缆

额定电压0.6/1KV及以下航空航天用电线电缆 1产品用途及型号: 本产品广泛应用于航空航天及家用电器、照明灯

咨询热线:0757-81086187
产品介绍

额定电压0.6/1KV及以下航空航天用电线电缆

1 产品用途及型号:

本产品广泛应用于航空航天及家用电器、照明灯具、电子电器、仪器仪表、电机等,作为引线或连接线

FF46-1        镀锡铜芯FEP绝缘电线电缆

FF46H3-1   镀锡铜芯FEP绝缘FEP护套电线电缆

FF46P11-1  镀锡铜芯FEP绝缘镀锡圆铜线编制屏蔽电线电缆

FF46P11H3-1 镀锡铜芯FEP绝缘镀锡圆铜线编制屏蔽FEP护套电线电缆

2 产品标准

GJB773A/11A-2000

3 主要特性
   1、额定温度:-65℃~+250℃
   2、额定电压:600V
   3、执行标准:GJB773A-2000
   4、导体:单根或多股镀锡铜丝或镀银铜丝
   5、颜色:红、黄、蓝、白、黑、绿、棕、橙、透明等
   6、绝缘体:聚全氟乙丙烯(FEP)

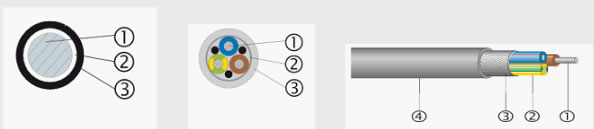

1镀锡铜线/裸铜线

2聚全氟乙丙烯绝缘

3聚全氟乙丙烯护套



1镀锡铜线/裸铜线 2聚全氟乙丙烯绝缘3铜丝编制屏蔽4聚全氟乙丙烯绝缘护套

5、电缆规格

芯数

导体截面范围 mm2

芯数

导体截面范围mm2

1

0.75~120

4

1~10

2

0.75~16

3+1,4+13+2

2.5~10

3

0.75~16

5

1~10

氟塑料绝缘氟塑料护套控制电缆

1、产品型号及用途

型号

名称

KFF

铜芯氟塑料绝缘氟塑料护套控制电缆

KFFP

铜芯氟塑料绝缘氟塑料护套编织屏蔽控制电缆

KFFP2

铜芯氟塑料绝缘氟塑料护套铜带屏蔽控制电缆

KFFR

铜芯氟塑料绝缘氟塑料护套控制软电缆

KFFRP

铜芯氟塑料绝缘氟塑料护套编织屏蔽控制软电缆

FF-氟塑料塑料氟塑料护套

K-控制电缆

P-铜丝编织铠装

P2-铜带绕包

R-软导体

2、产品标准

  本产品按照标准Q/GL 24-2009 组织生产。

3、产品使用特

(1)额定电压:U0/U为450/750V和0.6/1kV。

(2)电缆导体的长期允许工作温度为:200℃。

(3)最低使用环境温度为:-65℃。

(4)电缆的允许弯曲半径

——无铠装层的电缆,应不小于电缆外径的8倍;

——有铠装或屏蔽结构的电缆,应不小于电缆外径的 15 倍

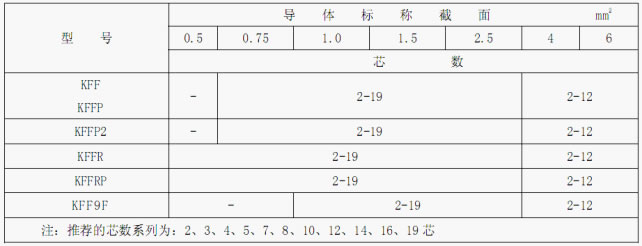

4、电缆规格





5、绝缘颜色识别。

   多芯电缆绝缘线芯应采用不同的颜色标志,并符合下述规定。

 ——2芯电缆:红、蓝

 ——3芯电缆:黄、绿、红。

   ——4芯电缆:黄、绿、红、蓝。

   ——5芯电缆:由供需双方协议确定。

   ——5芯以上采用数字标志。

     注:颜色红、黄、绿用于主线芯,为了避免和其他颜色产生混淆,推荐使用浅蓝色。
